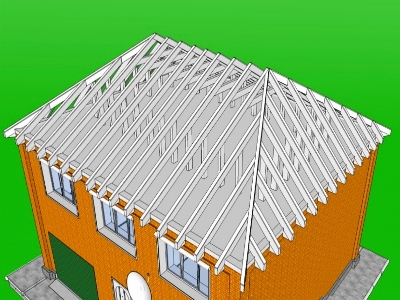

Конструкция вальмовой крышиКонструкция вальмовой крыши – это одна из самых сложных конструкций среди различных видов (типов) крыш.
Такая конструкция крыши весьма надежна и долговечна, защищена от сильных порывов ветра.
Конструкция вальмовой крыши представляет собой четырехскатную крышу.

Основные разновидности вальмовых крыш:

- двухскатные полувальмовые крыши;
- четырехскатные полувальмовые крыши;

Расчет конструкции

Данный расчет производится по специальной таблице, в которой указаны уклон ската крыши и коэффициенты промежуточного и углового стропила.
Для получения длины стропила необходимо умножить значение коэффициента на величину заложения (горизонтальная проекция стропил), измеренного мерной линейкой. Вычисления проводятся на основе теоремы Пифагора.

Основными элементами конструкции являются мауэрлат, лежень, коньковый брус, диагональные (накосные), промежуточные стропила и нарожники (укороченные стропила), а также стойки и подкосы.
Для утепления и гидроизоляции вальмовой крыши теплоизоляционный материал, монтируют пароизоляцию из полиэтилена или армированной ткани и укладывают гидроизоляционную пленку.

Возведение крыши

В своей основе вальмовые крыши имеет несущие конструкции, представляющие собой диагональные (накосные), промежуточные и угловые (нарожники) стропила.

Благодаря этих конструктивным элементам создается каркас, который возводится в строгом соответствии с принятыми расчетами.
На начальном этапе по периметру наружной стены монтируется мауэрлат, а в местах, где будут стоять стойки, укладывается лежень, на который устанавливаются стойки для конькового прогона. Стойки должны быть выставлены строго вертикально и при необходимости закрепляются подкосами.
В дальнейшем с помощью уровня и отвеса крепится коньковый прогон. От точности его установки зависит качество всей конструкции кровли.

Затем монтируются диагональные (накосные) стропила нижним концом к мауэрлату, а верхним к коньковому прогону.
На заключительном этапе устанавливаются промежуточные стропила и диагональные ноги и в завершении монтируются угловые стропила (нарожники).

Источник: http://instrumentotido.ru/krysha/konstruktsiya-valmovoj-kryshi/
