Как установить откатные ворота: пошаговое руководство по монтажу

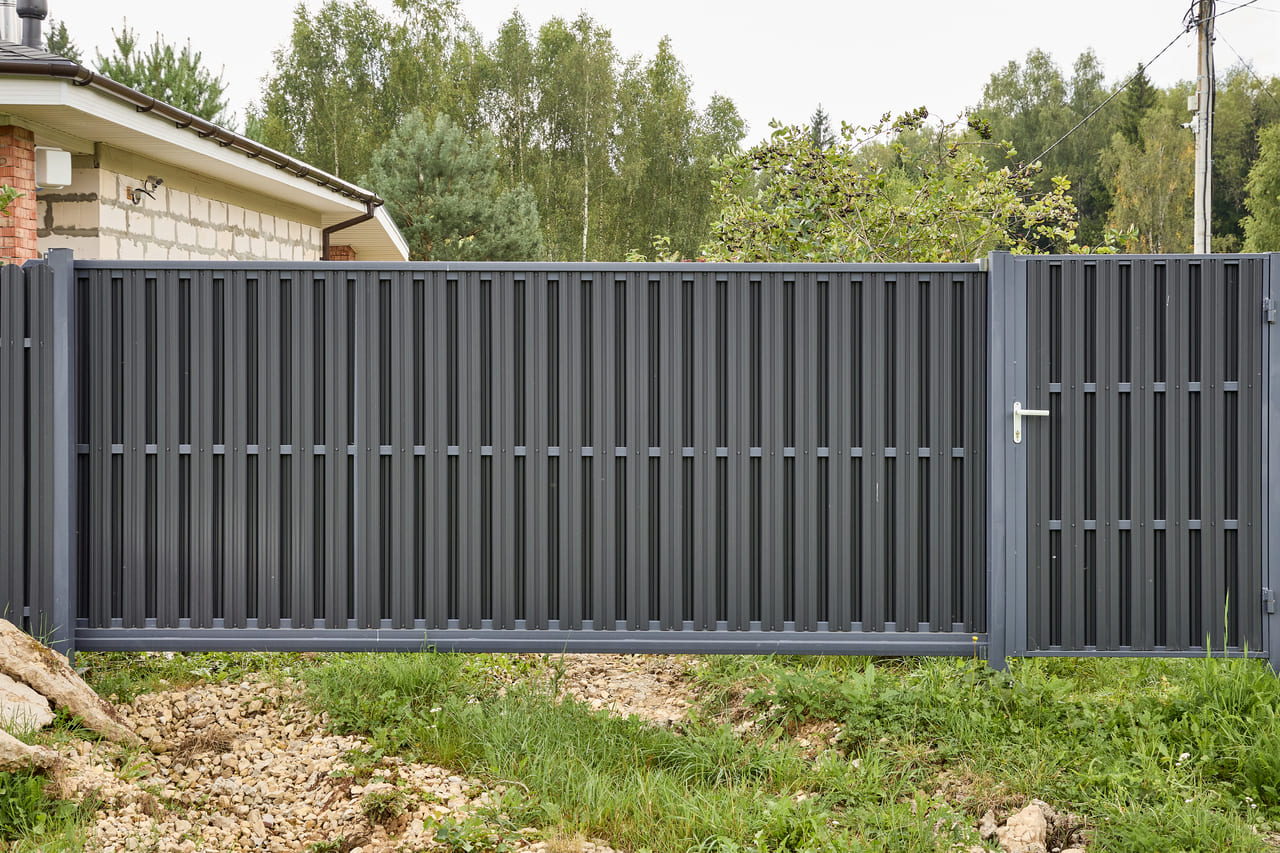

Откатные ворота – это современное решение для организации въезда на частную территорию, сочетающее в себе функциональность, безопасность и эстетику. Они не занимают много места, легко открываются и закрываются, а их конструкция идеально подходит для участков с ограниченным пространством. Однако, чтобы ворота служили долго и безотказно, их правильный монтаж имеет первостепенное значение. От качества установки зависит не только плавность хода и долговечность механизма, но и безопасность эксплуатации, а также общий внешний вид конструкции. Детально рассмотреть все аспекты монтажа откатных ворот можно на специализированных ресурсах, однако, понимание основных этапов и нюансов поможет вам контролировать процесс и избежать распространенных ошибок. Эта статья призвана осветить ключевые моменты установки откатных ворот, предоставляя подробные рекомендации для достижения наилучшего результата.

Процесс установки откатных ворот – это многоступенчатая задача, требующая точности, аккуратности и соблюдения технологических требований. Начиная от подготовки основания и установки опорных столбов, заканчивая монтажом самой створки, фурнитуры и автоматики, каждый этап важен. Неправильно установленные ворота могут скрипеть, плохо закрываться, быстро выходить из строя, а в худшем случае – представлять опасность для людей и автомобилей. Поэтому важно подходить к этому процессу с должным вниманием и ответственностью, будь то самостоятельная установка или контроль работы специалистов.

Подготовительный этап: фундамент надежности

Прежде чем приступить к монтажу самих ворот, необходимо провести тщательную подготовку основания. Этот этап является одним из самых ответственных, ведь именно от него зависит устойчивость всей конструкции и ее долговечность. Правильно подготовленный фундамент гарантирует, что ворота не просядут со временем, не выйдут из плоскости и будут функционировать плавно и без сбоев.

Планировка и подготовка территории

Первым шагом является определение точного места установки ворот и траектории их движения. Необходимо убедиться, что на пути движения створки нет никаких препятствий: деревьев, кустарников, строений, гаражных навесов или других элементов ландшафта. Также важно учесть рельеф участка. Если участок имеет уклон, это потребует особых решений при монтаже, в частности, при подготовке фундамента и выборе типа направляющей балки (хотя для откатных ворот уклон по траектории движения не всегда является критичным, его следует учитывать для правильного подпора и дренажа).

После определения места установки необходимо провести разметку. Обычно это делается с помощью колышков и натянутого шнура, который будет служить ориентиром для установки опорных столбов и направляющей. Важно с максимальной точностью определить ширину проема, длину отката створки (она должна быть равна ширине проема плюс примерно половина ширины самой створки) и расстояние для установки столба-уловителя.

Территорию, где будут проводиться работы, следует очистить от мусора, строительных материалов и растительности. Это обеспечит свободный доступ для оборудования и рабочих, а также удобство замеров и установки.

Устройство фундамента

Для откатных ворот, особенно для тяжелых конструкций из металла, обязательным является устройство бетонного фундамента. Этот фундамент несет основную нагрузку, обеспечивая надежное крепление всех элементов. Существует несколько основных типов фундамента:

Ленточный мелкозаглубленный фундамент: Наиболее распространенный вариант. Представляет собой траншею, заполненную бетоном. Глубина траншеи обычно составляет 0.5–1.5 метра, в зависимости от типа грунта и климатической зоны (ниже глубины промерзания). В бетон заливается закладная, к которой впоследствии будет крепиться направляющая шина.
Свайный фундамент: Часто используется на слабых или пучинистых грунтах. В бетон вбиваются металлические сваи, к которым затем приваривается или крепится болтами опорная конструкция, включающая направляющую.
Столбчатый фундамент: Реже применяемый вариант для откатных ворот, но может использоваться. В данном случае бетонные столбы устанавливаются под опорными роликами и столбом-уловителем.

Процесс заливки фундамента включает следующие этапы: выкапывание траншеи, установка опалубки (если требуется), армирование (для придания прочности) и заливка бетона. В бетон обязательно устанавливаются закладные элементы: для направляющей шины, а также для крепления ответного столба и столбов-уловителей. Важно следить за горизонтальностью и вертикальностью установки закладных, так как от этого зависит правильность монтирования всей конструкции ворот. Бетон должен набрать достаточную прочность (обычно 7-10 дней, полное набирание прочности – 28 дней) перед тем, как начать монтаж основных элементов ворот.

Монтаж основных элементов: конструкция ворот

После того как фундамент набрал необходимую прочность, можно приступать к установке каркаса самих ворот, направляющей балки и опорных столбов. Этот этап требует точности и соблюдения вертикального и горизонтального положения всех элементов, так как малейшие отклонения могут привести к некорректной работе ворот.

Установка направляющей шины

Направляющая шина (или рельс) – это один из ключевых элементов откатных ворот. Она представляет собой П-образный профиль, по которому перемещается подвижная створка ворот на роликовых опорах. Ее правильная установка гарантирует плавный и бесшумный ход ворот.

Крепление: Направляющая шина крепится к бетонному фундаменту с помощью сварки или болтовых соединений, если используются специальные закладные пластины.
Горизонтальность: Крайне важно обеспечить абсолютную горизонтальность направляющей. Даже небольшой перекос может привести к заеданию роликов, повышенному износу фурнитуры и затрудненному движению створки. Для контроля используется строительный уровень.
Положение: Шина располагается вдоль всей линии отката, начиная от проема и заканчивая крайним положением закрытых ворот. Ее длина должна соответствовать полной длине пути, который проходит створка.
Начальный и конечный упоры: На концах направляющей шины устанавливаются специальные упоры. Начальный упор (обычно металлический штырь или конус) заходит в специальное отверстие на нижнем ролике, когда створка полностью открывается, фиксируя ее в этом положении. Конечный упор (обычно резиновая или металлическая насадка) предотвращает удар створки о столб-уловитель при закрытии, а также поглощает остаточную энергию движения.

Точность установки направляющей шины – залог долгой и беспроблемной эксплуатации откатных ворот. Поэтому к этому этапу следует подходить с особой тщательностью, привлекая опытных специалистов при необходимости.

Монтаж роликовых опор и несущей рамы

Роликовые опоры (тележки) – это основные подвижные элементы, которые соединяют створку ворот с направляющей шиной. Они монтируются на заранее подготовленный фундамент или бетонные блоки, расположенные под створкой.

Количество и расположение: Для стандартных откатных ворот используются две роликовые опоры, расположенные на расстоянии около 1-1.5 метров друг от друга. Такое расположение обеспечивает равномерное распределение нагрузки и устойчивость створки.
Регулировка: Роликовые опоры обычно имеют возможность регулировки по высоте и углу наклона. Это позволяет точно выставить створку ворот в вертикальное положение и обеспечить плотное прилегание к опорному столбу и столбу-уловителю.
Крепление: Опоры крепятся к фундаменту с помощью анкерных болтов или сварки.

Несущая рама (каркас) – это основа створки ворот, к которой крепится заполнение (профнастил, дерево, поликарбонат, кованые элементы и т.д.). Она изготавливается из стального профиля, обычно из квадратных или прямоугольных труб. При изготовлении важно соблюдать геометрическую точность, чтобы каркас был ровным и жестким.

Прочность: Каркас должен быть достаточно прочным, чтобы выдерживать вес заполнения, а также ветровые и механические нагрузки.
Жесткость: Для дополнительной жесткости в конструкции каркаса часто используются диагональные раскосы.
Крепление: Каркас створки ворот с помощью сварки или болтов крепится к верхним и нижним роликовым опорам.

Важно, чтобы створка ворот была установлена строго вертикально и не имела перекосов. Для этого производится регулировка роликовых опор. При закрытии створка должна плотно прилегать к столбу-уловителю, а при открытии – свободно проходить вдоль забора или проема.

Установка столбов-уловителей и консоли

Столбы-уловители играют важную роль в обеспечении стабильности и безопасности работы откатных ворот. Они служат для поддержки и фиксации створки в закрытом положении, а также для гашения остаточных колебаний.

Нижний уловитель: Крепится к фундаменту и предназначен для приема нижнего края створки ворот в закрытом положении. Он предотвращает провисание створки и фиксирует ее в нужном положении.
Верхний уловитель: Располагается на опорном столбе и удерживает верхний край створки от раскачивания и отклонения в сторону, особенно при сильном ветре.
Столб-уловитель: Обычно изготавливается из стального профиля и устанавливается на фундамент или бетонный блок. Он должен быть надежно закреплен и находиться в строгом соответствии с траекторией движения створки.

Консольная часть – это зона, где створка ворот находится в открытом состоянии. Поскольку эта часть не опирается на роликовые опоры, она должна быть достаточно прочной, чтобы выдерживать нагрузку. Для этого используются специальные утяжеленные направляющие шины и более мощные роликовые опоры. Важно, чтобы при полностью открытых воротах створка не провисала.

При установке столбов-уловителей и консоли необходимо учесть габариты ворот, их вес и ветровую нагрузку. Все элементы должны быть надежно закреплены и располагаться строго в соответствии с разметкой. Неправильно установленные уловители могут привести к заклиниванию ворот, повреждению створки и фурнитуры.

Фурнитура и комплектующие: сердце движения

Фурнитура для откатных ворот – это набор элементов, которые обеспечивают их движение и функционирование. От качества и правильности монтажа фурнитуры напрямую зависит плавность хода, долговечность и надежность всей конструкции.

Комплекты фурнитуры: основные компоненты

Любой комплект фурнитуры для откатных ворот включает в себя следующие основные компоненты:

Направляющая шина (рельс): Упомянутая ранее, она является основой движения.
Роликовые опоры (тележки): Удерживают створку и обеспечивают ее перемещение по направляющей.
Улавливатели (верхний и нижний): Фиксируют створку в закрытом положении.
Концевой (приемный) ролик: Устанавливается на конце направляющей для плавного ввода створки в закрытое положение.
Поддерживающий ролик: Иногда используется для дополнительной поддержки и стабилизации створки, особенно для тяжелых ворот.
Уплотнители: Резиновые или полиуретановые накладки, которые могут устанавливаться на раму ворот для защиты от дождя, снега, пыли и для смягчения удара при закрытии.

Выбор конкретного комплекта фурнитуры зависит от веса и габаритов ворот. Производители обычно указывают максимальный допустимый вес створки для каждого комплекта. Использование фурнитуры, соответствующей весу ворот, является гарантией их долгой и надежной работы.

Важные моменты при установке фурнитуры

При установке фурнитуры важно соблюдать несколько ключевых правил:

Соосность: Все роликовые опоры, уловители и направляющая шина должны быть установлены в одну линию. Любые отклонения вызовут повышенное трение и износ.
Надежное крепление: Все элементы фурнитуры должны быть надежно закреплены к фундаменту или каркасу ворот.
Смазка: Регулярная смазка подвижных частей (роликов, подшипников) продлевает срок их службы и обеспечивает плавный ход.
Регулировка: Правильная регулировка роликовых опор по высоте и наклону – критически важна для вертикального положения створки.

Неправильно установленная фурнитура может привести к быстрому износу, поломке, скрипам и даже полному заклиниванию ворот. Поэтому к этому этапу следует подходить с максимальной ответственностью.

Заполнение створки: эстетика и функциональность

Каркас откатных ворот – это основа, но именно заполнение определяет их внешний вид и функциональные особенности. Выбор материала для заполнения зависит от дизайнерских предпочтений, требований к приватности, бюджету и желаемого уровня освещенности участка.

Способы крепления заполнения

Способы крепления выбираемого материала к каркасу зависят от его типа:

Профнастил и металлические ламели: Крепятся к каркасу с помощью саморезов или заклепок. Важно обеспечить плотное прилегание листов друг к другу, чтобы избежать щелей.
Дерево: Деревянные элементы (доски, брус) обычно крепятся к каркасу с помощью саморезов или болтов. Нередко используется предварительная обработка дерева, включая пропитку и окраску.
Кованые элементы: Привариваются к металлическому каркасу.
Поликарбонат: Крепится к каркасу с помощью специальных термошайб, которые позволяют материалу расширяться и сжиматься при изменении температуры, предотвращая деформацию.
Сэндвич-панели: Крепятся к каркасу с помощью болтов или кронштейнов, в зависимости от конструкции панели и каркаса.

При заполнении каркаса важно следить за сохранением геометрических размеров и ровностью створки. Любые перекосы могу усложнить дальнейшую установку фурнитуры и привести к некорректной работе ворот.

Регулировка и настройка: финальные штрихи

После установки всех основных элементов и заполнения створки, наступает этап, который определяет плавность и надежность работы ворот – регулировка и настройка. Этот этап требует терпения и точности, так как от него зависит, насколько комфортно и долго будут служить ваши ворота.

Настройка роликовых опор

Основная задача на этом этапе – добиться идеального вертикального положения створки ворот и обеспечить плавное скольжение по направляющей шине. Регулировка осуществляется путем изменения положения роликовых опор.

Выравнивание: С помощью строительного уровня проверяется вертикальность створки. При необходимости, путем вращения регулировочных болтов на роликовых опорах, створка выравнивается.
Свободное движение: После выравнивания створка должна свободно перемещаться по всей длине отката. Если наблюдаются заедания, перекосы или повышенное усилие при движении, необходимо повторно отрегулировать роликовые опоры.
Прилегание к уловителям: В закрытом положении створка должна плотно, но без излишнего усилия, прилегать к верхнему и нижнему уловителям.

Обратите внимание, что регулировка может потребоваться в процессе эксплуатации, особенно после зимнего периода или при значительных перепадах температур, когда материалы могут менять свои размеры.

Проверка и настройка автоматики

Если ваши откатные ворота оснащены автоматической системой, то после механической настройки необходимо провести настройку самой автоматики. Этот процесс может варьироваться в зависимости от производителя и модели привода, но общие принципы следующие:

Установка концевых выключателей: Эти устройства сигнализируют приводу о достижении створкой крайних положений (полностью открыто или полностью закрыто). Их правильная установка предотвращает столкновение створки со столбами и обеспечивает плавное торможение.
Настройка усилия: Большинство приводов позволяют регулировать усилие, с которым они двигают створку. Это важно для безопасности – привод должен останавливаться при возникновении препятствия.
Программирование пульта: Подключение и настройка пультов дистанционного управления.
Тестирование: Полное тестирование работы ворот во всех режимах – ручном и автоматическом. Проверка плавности хода, скорости открытия/закрытия, времени задержки перед закрытием (если предусмотрено).

Некоторые системы автоматики также могут включать в себя датчики безопасности (фотоэлементы), которые предотвращают закрытие ворот при наличии препятствия в проеме. При установке автоматики важно следовать инструкции производителя, так как неправильная настройка может привести к некорректной работе или повреждению привода.

Практические советы и распространенные ошибки

Опыт монтажа откатных ворот показывает, что существует ряд типовых ошибок, которые часто допускаются неопытными установщиками. Их знание поможет вам избежать проблем и обеспечить качественный монтаж.

Типичные ошибки при монтаже

Вот некоторые из наиболее часто встречающихся ошибок:

Неправильная подготовка фундамента: Недостаточная глубина, отсутствие армирования, неверное положение закладных — все это может привести к проседанию ворот и их перекосу.
Неточная установка направляющей шины: Отклонение от горизонтали или вертикали, неправильная длина – приводит к заеданию, повышенному износу роликов и трудности хода.
Неверный выбор фурнитуры: Использование фурнитуры, не рассчитанной на вес ворот, приводит к быстрому износу, поломке роликов и искажению геометрии створки.
Недостаточная регулировка роликовых опор: Перекос створки, трение о направляющую, трудность движения.
Игнорирование ветровой нагрузки: Недостаточно прочный каркас или уловители могут привести к деформации створки при сильном ветре.
Неправильная установка автоматики: Неверная настройка концевых выключателей или усилия, игнорирование датчиков безопасности – может привести к поломке привода или аварийным ситуациям.
Недостаточная защита от коррозии: Особенно важно для стальных конструкций. Отсутствие или некачественное защитное покрытие приводит к быстрой коррозии.

Заключение: ворота, служащие годами

Монтаж откатных ворот – это серьезный и ответственный процесс, требующий внимания к деталям, точности и соблюдения технологических норм. От правильно подготовленного фундамента и надежной установки направляющей шины до аккуратного монтажа фурнитуры и финальной настройки автоматики – каждый этап играет свою роль в обеспечении долговечности и бесперебойной работы конструкции.

Понимание этих этапов, знание распространенных ошибок и следование практическим советам поможет вам как при самостоятельном монтаже, так и при контроле работы наемных специалистов. Не стоит забывать, что откатные ворота – это сложная инженерная система, и качество ее установки напрямую влияет на безопасность, комфорт и срок службы. Правильно смонтированные и настроенные ворота станут надежным элементом вашей системы безопасности и украшением вашего участка, служа исправно долгие годы.
