Железобетонные сваи – это один из самых надежных и долговечных способов возведения фундамента для различных типов сооружений. Благодаря своей прочности и устойчивости к воздействию окружающей среды, они широко используются в строительстве зданий, мостов, причалов и других объектов. В этой статье мы подробно рассмотрим все аспекты, связанные с железобетонными сваями: виды, характеристики, область применения, технологии монтажа, а также преимущества и недостатки использования данного типа фундамента. Мы разберем, как правильно выбрать железобетонные сваи для конкретного проекта, какие факторы влияют на их несущую способность и как обеспечить долговечность свайного фундамента.
Что такое железобетонные сваи и где они применяются
Железобетонная свая – это конструктивный элемент, заглубляемый в грунт для передачи нагрузки от здания или сооружения на более прочные и устойчивые слои почвы. Сваи изготавливаются из бетона, армированного стальной арматурой, что обеспечивает высокую прочность на сжатие и растяжение. Применение железобетонных свай позволяет возводить здания и сооружения на сложных грунтах, таких как слабые, насыпные, обводненные или просадочные.
- Строительство зданий и сооружений: ЖБ сваи используются для возведения жилых домов, промышленных зданий, торговых центров и других объектов. Они особенно востребованы при строительстве многоэтажных зданий на участках с неустойчивым грунтом.
- Строительство мостов и эстакад: Сваи обеспечивают надежную опору для мостовых конструкций, перенося нагрузку от проезжей части на глубокие слои грунта.
- Строительство причалов и пирсов: ЖБ сваи используются для создания прочных и устойчивых к воздействию воды конструкций причалов, пирсов и других портовых сооружений.
- Укрепление склонов и берегов: Сваи применяются для укрепления склонов и берегов рек и водоемов, предотвращая оползни и размывы.
- Строительство фундаментов под оборудование: ЖБ сваи используются для создания фундаментов под тяжелое промышленное оборудование, такое как станки, прессы и генераторы.
Преимущества использования железобетонных свай
Использование железобетонных свай в качестве фундамента имеет ряд существенных преимуществ по сравнению с другими типами фундаментов:
- Высокая несущая способность: ЖБ сваи способны выдерживать значительные нагрузки, что позволяет строить на них тяжелые и многоэтажные здания.
- Долговечность: Железобетонные сваи обладают высокой устойчивостью к воздействию окружающей среды, таким как влага, перепады температур и агрессивные химические вещества. Срок службы свайного фундамента может достигать 100 лет и более.
- Универсальность: ЖБ сваи могут использоваться на различных типах грунтов, включая слабые, насыпные, обводненные и просадочные.
- Экономичность: В некоторых случаях использование свайного фундамента может быть более экономичным, чем другие типы фундаментов, особенно при строительстве на сложных грунтах.
- Возможность проведения работ в любое время года: Монтаж ЖБ свай можно проводить в любое время года, независимо от погодных условий.
Недостатки использования железобетонных свай
Наряду с преимуществами, использование железобетонных свай имеет и некоторые недостатки, которые необходимо учитывать при проектировании и строительстве:
- Необходимость использования специальной техники: Для погружения ЖБ свай требуется специальная строительная техника, такая как сваебойные установки и вибропогружатели.
- Возможность повреждения свай при погружении: При погружении в плотные грунты существует риск повреждения свай, что может снизить их несущую способность.
- Шум и вибрация при погружении: Процесс погружения свай сопровождается шумом и вибрацией, что может создавать неудобства для окружающих.
- Сложность контроля качества погружения: Сложно визуально оценить качество погружения свай и их соответствие проектным требованиям. Для этого необходимо проводить специальные испытания.
- Ограничения по высоте надземной части: В некоторых случаях высота надземной части свайного фундамента может быть ограничена, что требует дополнительных конструктивных решений.
Виды железобетонных свай
Существует несколько видов железобетонных свай, которые различаются по форме, способу изготовления и способу погружения в грунт. Выбор конкретного типа свай зависит от геологических условий строительной площадки, нагрузки от здания или сооружения и других факторов.

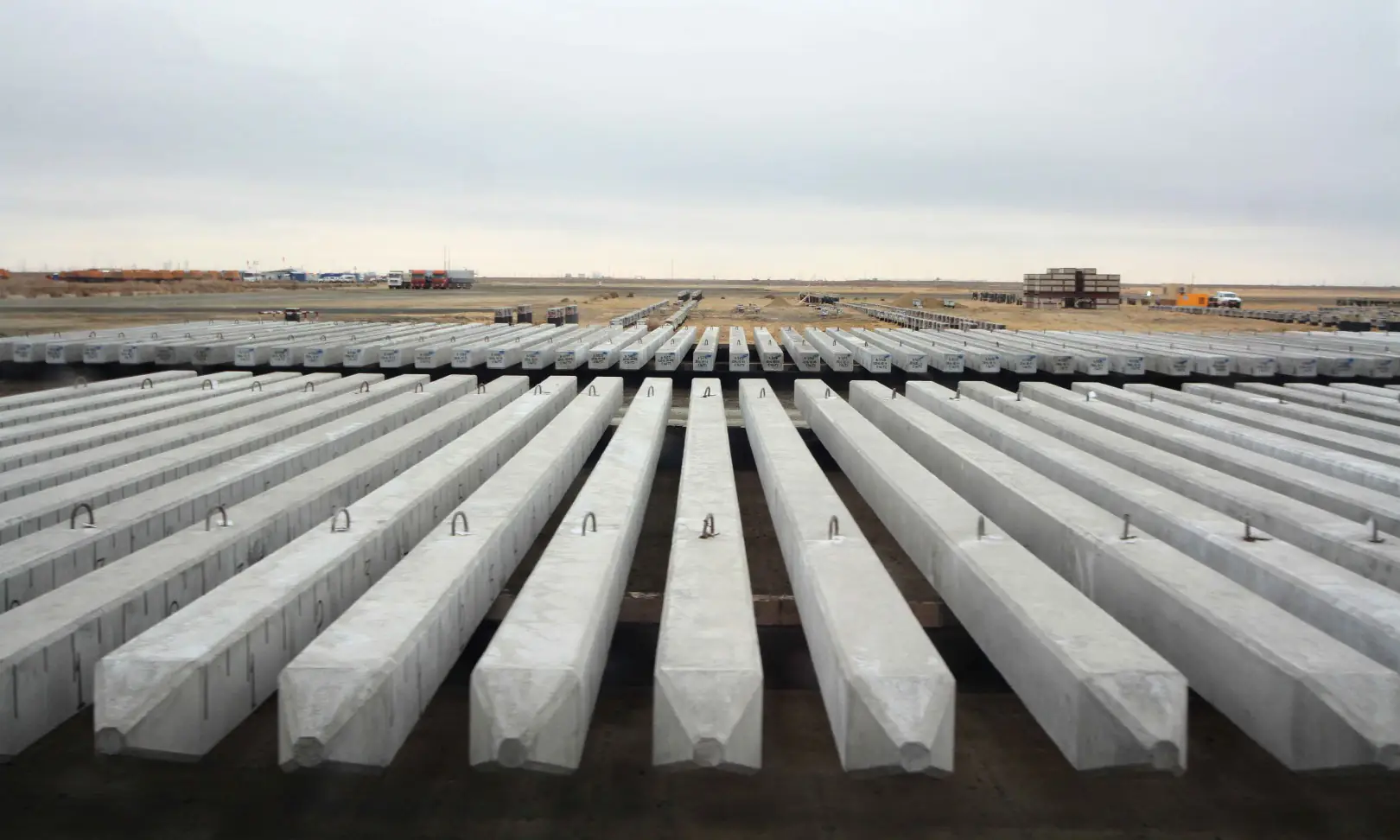

- Забивные сваи: Это наиболее распространенный тип ЖБ свай. Они изготавливаются на заводе и погружаются в грунт путем забивки с помощью сваебойной установки.
- Буронабивные сваи: Эти сваи изготавливаются непосредственно на строительной площадке. Сначала бурится скважина, в которую затем устанавливается арматурный каркас и заливается бетон.
- Винтовые сваи: Эти сваи представляют собой стальные трубы с заостренным концом и винтовой лопастью. Они погружаются в грунт путем ввинчивания. Винтовые сваи могут быть заполнены бетоном для увеличения их несущей способности.
- Сваи-оболочки: Это полые железобетонные конструкции, которые погружаются в грунт путем вдавливания или вибропогружения. После погружения внутренняя полость сваи заполняется бетоном.
- Составные сваи: Эти сваи состоят из нескольких секций, которые соединяются между собой при погружении. Составные сваи используются при необходимости погружения на большую глубину.
Забивные железобетонные сваи
Забивные железобетонные сваи – это наиболее распространенный и универсальный тип свай, используемый в различных областях строительства. Они изготавливаются в заводских условиях из тяжелого бетона и армируются стальной арматурой, что обеспечивает высокую прочность и устойчивость к воздействию окружающей среды. Забивные сваи погружаются в грунт путем забивки с помощью сваебойных установок, что позволяет быстро и эффективно создавать свайные фундаменты.
- Квадратные сваи: Это наиболее распространенный тип забивных свай, имеющий квадратное сечение. Они изготавливаются длиной от 3 до 12 метров и более.
- Круглые сваи: Эти сваи имеют круглое сечение и обладают повышенной устойчивостью к изгибающим моментам. Они используются при строительстве мостов, причалов и других сооружений, подверженных воздействию больших нагрузок.
- Сваи с ромбическим сечением: Эти сваи имеют ромбическое сечение и обладают повышенной несущей способностью по сравнению с квадратными сваями. Они используются при строительстве зданий на слабых грунтах.
Буронабивные железобетонные сваи
Буронабивные железобетонные сваи – это вид свай, изготавливаемых непосредственно на строительной площадке. Сначала бурится скважина необходимого диаметра и глубины, затем в нее устанавливается арматурный каркас и заливается бетон. Буронабивные сваи позволяют создавать фундаменты на участках с ограниченным доступом для тяжелой строительной техники и вблизи существующих зданий и сооружений, где применение забивных свай может быть затруднено или невозможно.
- Сваи с обсадной трубой: При бурении скважины в неустойчивых грунтах используется обсадная труба, которая предотвращает обрушение стенок скважины. После заливки бетона обсадная труба извлекается из грунта.
- Сваи без обсадной трубы: При бурении скважины в устойчивых грунтах обсадная труба не требуется. Бетон заливается непосредственно в скважину.
- Сваи с уширением: В нижней части сваи формируется уширение, что увеличивает ее несущую способность. Уширение может быть создано механическим способом или с помощью взрыва.
Винтовые железобетонные сваи
Винтовые железобетонные сваи – это относительно новый тип свай, который сочетает в себе преимущества винтовых и железобетонных свай. Они представляют собой стальные трубы с винтовой лопастью, которые погружаются в грунт путем ввинчивания. После погружения внутренняя полость сваи заполняется бетоном, что значительно увеличивает ее несущую способность и долговечность. Винтовые ЖБ сваи используются при строительстве зданий на сложных грунтах, а также при реконструкции и усилении существующих фундаментов.
- Сваи с литым наконечником: Эти сваи имеют литой наконечник с винтовой лопастью, что обеспечивает более точное и надежное погружение в грунт.
- Сваи со сварным наконечником: Эти сваи имеют сварной наконечник с винтовой лопастью. Они более экономичны, чем сваи с литым наконечником.
- Сваи с различным диаметром лопасти: Диаметр лопасти винтовой сваи выбирается в зависимости от типа грунта и нагрузки от здания или сооружения.
Технологии монтажа железобетонных свай
Технология монтажа железобетонных свай зависит от типа свай, геологических условий строительной площадки и используемого оборудования. Необходимо строго соблюдать технологию монтажа, чтобы обеспечить надежность и долговечность свайного фундамента.
- Забивка свай: Свая устанавливается в вертикальном положении и забивается в грунт с помощью сваебойной установки. Процесс забивки продолжается до тех пор, пока свая не достигнет проектной глубины.
- Вибропогружение свай: Свая устанавливается в вертикальном положении и погружается в грунт с помощью вибропогружателя. Вибропогружение позволяет снизить сопротивление грунта и ускорить процесс погружения свай.
- Вдавливание свай: Свая устанавливается в вертикальном положении и вдавливается в грунт с помощью гидравлического пресса. Вдавливание позволяет избежать шума и вибрации при погружении свай.
- Бурение скважин: Скважина бурится с помощью буровой установки. Диаметр и глубина скважины определяются проектом.
- Заливка бетона: Бетон заливается в скважину или внутреннюю полость сваи. При заливке бетона необходимо обеспечить его равномерное распределение и уплотнение.
Оборудование для монтажа железобетонных свай
Для монтажа железобетонных свай используется различное строительное оборудование, выбор которого зависит от типа свай и условий работы:
- Сваебойные установки: Используются для забивки железобетонных свай в грунт. Они могут быть дизельными, гидравлическими или пневматическими.
- Вибропогружатели: Используются для погружения железобетонных свай в грунт путем вибрации.
- Буровые установки: Используются для бурения скважин под буронабивные сваи.
- Гидравлические прессы: Используются для вдавливания железобетонных свай в грунт.
- Автокраны: Используются для подъема и перемещения железобетонных свай.
- Бетононасосы: Используются для подачи бетона в скважины или внутренние полости свай.
Контроль качества при монтаже железобетонных свай
Для обеспечения надежности и долговечности свайного фундамента необходимо осуществлять контроль качества на всех этапах монтажа железобетонных свай:
- Контроль качества материалов: Проверка соответствия бетона и арматуры требованиям проекта.
- Контроль геометрических размеров свай: Проверка соответствия размеров свай требованиям проекта.
- Контроль вертикальности погружения свай: Проверка вертикальности погружения свай с помощью геодезических приборов.
- Контроль глубины погружения свай: Проверка глубины погружения свай с помощью измерительных приборов.
- Контроль несущей способности свай: Проведение статических или динамических испытаний свай для определения их несущей способности.
- Визуальный осмотр свай: Визуальный осмотр свай после погружения для выявления дефектов и повреждений.
Расчет несущей способности железобетонных свай
Расчет несущей способности железобетонных свай является важным этапом проектирования свайного фундамента. Несущая способность сваи – это максимальная нагрузка, которую свая может выдержать без разрушения или недопустимых деформаций. Расчет несущей способности свай выполняется на основе геологических изысканий, данных о физико-механических свойствах грунтов и характеристик свай.
- Расчет по грунту: Определение несущей способности сваи на основе сопротивления грунта по боковой поверхности и под острием сваи.
- Расчет по материалу: Определение несущей способности сваи на основе прочности бетона и арматуры.
- Учет влияния соседних свай: Учет влияния соседних свай на несущую способность рассматриваемой сваи.
- Определение расчетной нагрузки на сваю: Определение расчетной нагрузки на сваю с учетом коэффициентов надежности.
Факторы, влияющие на несущую способность железобетонных свай
На несущую способность железобетонных свай влияют различные факторы, которые необходимо учитывать при расчете и проектировании свайного фундамента:
- Тип грунта: Несущая способность сваи зависит от типа грунта, в который она погружена. В плотных грунтах (например, песок, гравий) несущая способность сваи выше, чем в слабых грунтах (например, глина, ил).
- Глубина погружения сваи: Чем больше глубина погружения сваи, тем выше ее несущая способность.
- Диаметр сваи: Чем больше диаметр сваи, тем выше ее несущая способность.
- Форма сваи: Форма сваи также влияет на ее несущую способность. Сваи с ромбическим сечением обладают повышенной несущей способностью по сравнению с квадратными сваями.
- Материал сваи: Прочность бетона и арматуры также влияет на несущую способность сваи.
- Наличие воды: Наличие воды в грунте может снизить несущую способность сваи.
Методы определения несущей способности железобетонных свай
Существует несколько методов определения несущей способности железобетонных свай:
- Статические испытания свай: Наиболее точный метод определения несущей способности свай. На сваю постепенно увеличивают нагрузку и измеряют ее осадку.
- Динамические испытания свай: Метод определения несущей способности свай на основе анализа динамических параметров, возникающих при ударе по свае.
- Расчетные методы: Методы определения несущей способности свай на основе геологических изысканий и расчетных формул.
Примеры применения железобетонных свай в различных проектах
Железобетонные сваи широко используются в различных строительных проектах, обеспечивая надежный и долговечный фундамент для различных типов сооружений:
- Строительство жилых домов: ЖБ сваи используются для возведения жилых домов на участках со сложными грунтовыми условиями.
- Строительство промышленных зданий: ЖБ сваи используются для строительства промышленных зданий, подверженных воздействию больших нагрузок и вибраций.
- Строительство мостов: ЖБ сваи используются для строительства мостов, обеспечивая надежную опору для мостовых конструкций.
- Строительство причалов и пирсов: ЖБ сваи используются для строительства причалов и пирсов, устойчивых к воздействию воды и волн.
- Строительство эстакад: ЖБ сваи используются для строительства эстакад, обеспечивая надежную опору для проезжей части.
Строительство многоэтажного жилого комплекса на слабых грунтах
При строительстве многоэтажного жилого комплекса на слабых грунтах, таких как глина или торф, использование железобетонных свай является оптимальным решением для обеспечения надежности и устойчивости фундамента. Сваи позволяют передать нагрузку от здания на более прочные слои грунта, расположенные на глубине. При этом необходимо учитывать геологические условия строительной площадки и выполнить расчет несущей способности свай для обеспечения необходимой прочности и устойчивости фундамента.
Усиление фундамента существующего здания с помощью железобетонных свай
В некоторых случаях возникает необходимость усиления фундамента существующего здания, например, при увеличении этажности или изменении функционального назначения здания. В таких случаях железобетонные сваи могут использоваться для усиления существующего фундамента. Сваи устанавливаются рядом с существующим фундаментом и связываются с ним, что позволяет увеличить несущую способность фундамента и обеспечить безопасность здания.
Заключение
Железобетонные сваи – это надежный и долговечный способ возведения фундамента для различных типов сооружений. Они обладают высокой несущей способностью, устойчивостью к воздействию окружающей среды и могут использоваться на различных типах грунтов. При проектировании и строительстве свайного фундамента необходимо учитывать все факторы, влияющие на несущую способность свай, и строго соблюдать технологию монтажа. Это позволит обеспечить надежность и долговечность свайного фундамента и безопасность здания или сооружения.
